Lugar de origen: | China |
Nombre de la marca: | YUAN |
Certificación: | CE,ISO,UV |
Número de modelo: | NC-3000X10000 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | 8000-16000 USD |
Detalles de empaquetado: | caja de madera |
Tiempo de entrega: | 25 días |
Condiciones de pago: | T/T, L/C |
Capacidad de la fuente: | 50 sistemas |
Nombre: | Corte del plasma del CNC | Modelo: | NC-3000X10000 |
---|---|---|---|
Voltaje: | 220V/380V/440V | Tornillo de la bola: | Carril del cuadrado de Hiwin de Taiwán |
Usos: | Cortar el metal | Compañía: | Fábrica de cortadora del plasma del CNC |
Alta luz: | Máquina para corte de metales del plasma del CNC de la fabricación,máquina para corte de metales del plasma del CNC 200A,cortadora del plasma 380Vautomatic |

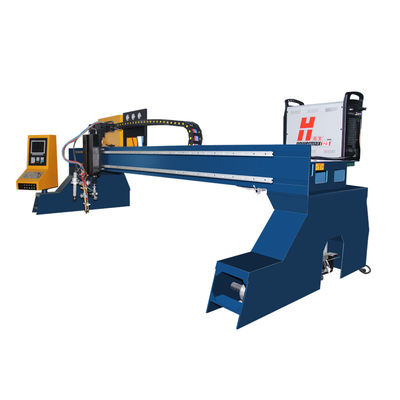

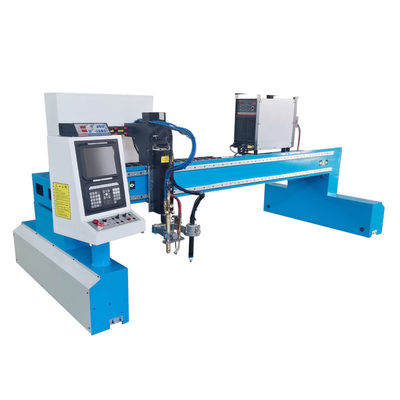

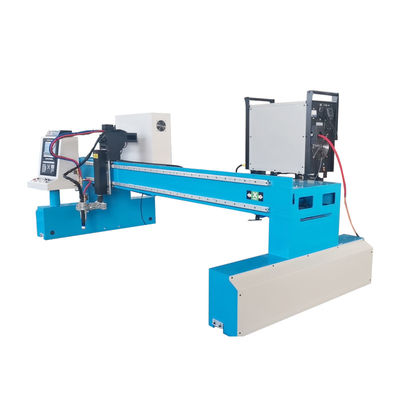

Cortador caliente del metal del plasma de la llama del gas de aire del precio de la cortadora del plasma del CNC de la venta de la fábrica de China
Esta serie de cortadora es un equipo de la eficacia alta y del alto rendimiento, que utiliza el tipo del pórtico, impulsión doble y combina control del CNC. Esta máquina utiliza el sistema avanzado del CNC del extranjero, por ejemplo FAGO y el americano españoles Hypertherm. Sus parámetros que cortan excelentes, las características estables aseguran el efecto que corta perfecto. La llama del CNC/la antorcha de plasma tiene funciones del regulador auto de la altura y de la ignición auto, que es conveniente para el uso.
1. Conduciendo el extremo y vigas transversales adopte la estructura de soldadura cuya se ha aliviado tensión, él de la viga encajonada ofrece la estructura compacta, la rigidez ligera, buena, la pequeña deformación y el aspecto artístico.
2. La conducción del haz longitudinal principal del extremo y la mudanza de la antorcha transversal adopta el conductor y el motor servos de Japón Panasonic que conduce el reductor de Japón SHIMPO a través del engranaje del estante-y-piñón.
3. El lado de conducir el haz del extremo equipado de las ruedas rectoras horizontales que pueden hacer el carril rector de la prensa de la rueda firmemente ajustando su eje excéntrico, por lo tanto, la estabilidad y la exactitud durante el móvil entero puede ser confiado.
4. Los carriles de guía longitudinales son hechos todo por la pista de intensidad alta, toda la superficie de contacto de la pista tiene precisión que trabaja a máquina y los estantes de pulido exactos están instalados fuera de la manera de la guía.
5. Los carriles de guía longitudinales son consolidados por el tablero del forro de la placa acuciante y la manga de conexión, que pueden asegurar la rectitud y el paralelismo longitudinales del carril.
6. El encendedor y el regulador automáticos de la altura de la antorcha se pueden elegir según el requisito de cliente, con la operación conveniente.
Adopción del cabezal cortador de Japón Panasonic P80
X-AXIS conducido por los motores dobles, Y-AXIS conducido por el solo motor
Las eléctricas de Francia Schneider
Estándar de seguridad (2006/42/EC)
3. Sistema del CNC de Shangai Fangling F2300:
Biblioteca gráfica de uso general hasta 45
Escalamiento gráfico, rotación, duplicando
Matriz gráfica, interpolada, y repetidor
Según el grueso de la placa de acero, puede limitar automáticamente la velocidad en la esquina, para evitar con eficacia la sobre-quema
Conversión entre la sistema métrico y el sistema británico
Corrección gráfica de la placa de acero
El sistema coordinado es adaptable
IO adaptable
Copia de seguridad del sistema y del parámetro, mejora en línea
Todo el menú de la operación del idioma chino/extranjero (inglés, japonés, ruso, francés, la otra lengua de encargo), una palanca del teclado
La línea y el número son a elección
Corte de borde de la ayuda, corte compensado
Con poder-apagado, función de memoria de la protección del punto de desempate
La representación gráfica de fabricación dinámica/estática, gráficos enfoca en/enfoque hacia fuera, dinámicamente siguiendo cortando el punto bajo situación del encabritado
Ayuda el Wentai, el TYPEIII, el PM2000 y el otro software especial de la jerarquización
Almacenamiento de fichero: disco electrónico del almacenamiento, 1G
Espacio del programa de usuario: 1G
Exactitud de control: ± 0.001m m
4. Regulador del Arco-voltaje:
Regulador portátil del arco-voltaje HP1201, diseñado para la cortadora portátil del CNC, cortadora ligera del CNC del pórtico.
Puede ser integrado en el panel del gabinete, buena integración, cableado simple
El nuevo diseño de marca, utiliza SMT (tecnología superficial del soporte) y el último diseño de chips
Aumente completo la confiabilidad y la capacidad antiinterferente, añadiendo una variedad de circuito de protección
Pantalla de cristal líquido, situación de la exhibición en tiempo real y parámetros, simple e intuitivo
La “placa aislada incorporada del voltaje”, puede hacer juego con el 1: 1 o 50: 1 entrada del arco-voltaje
Voltaje de arco inteligente, exactitud de control, velocidad manual, sensibilidad automática y otros parámetros ajustables
Consola toda junta que se puede integrar directamente en la cortadora, cuerpo completamente equipado, compacto,
Colección del voltaje de la alta precisión, motor de DC del control de PWM, buen funcionamiento, alta sensibilidad
5. Arma del corte de llama:
La máquina entera es fabricada por el acero forjado de alta calidad
Adopción de la estructura igual de la presión
El diámetro exterior del tubo que encajona es 30m m y 32m m
Cinco diversas longitudes del tubo que encajona: 180m m, 250m m, 370m m, 450m m
El estante se puede instalar en cuatro diversas posiciones (la posición de aparte 90 °each)
Aplicable a la extremidad de corte de la igual-presión con superficie cónica de 30 grados
6. Software de Australia FASTCAM (edición estándar):
El software australiano de FASTCAM (edición estándar) es el programa normalizado, tan para la jerarquización automática y el lado común, usted necesita SMARTNEST selecto (edición experta) o FASTCAM (edición experta), que puede convertir gráficos del cad o gráficos de ordenador en el código de G para cortar piezas, los archivos de código de G será restaurado en el USB y la entrada en la cortadora, después el regulador convierte automáticamente el código de G en cortar programa. Este producto bueno se equipa de la interfaz USB conveniente para la transmisión del programa. Fije el valor rajado de la remuneración en software de la jerarquización. El software ZZ-TL (FASTCAM opcional) del programa es programación automática AutoCAD-basada y sistema de la jerarquización, diseñado para toda clase de cortadora del CNC, él puede ayudar a los usuarios dibujo, programando y jerarquizando al máximo, es no sólo fácil actuar, pero también trae las ventajas económicas obvias para los usuarios.
- Método de dibujo: Aprovechándose de la función de dibujo potente de AutoCAD para el dibujo de piezas, jerarquizando, y con DXF, la informática del fichero de DWG; genere automáticamente los códigos que cortan necesarios.
- Cortar proceso: el punto del cut-in puede ser de la esquina o del borde; cortando manera usted puede elegir el cut-in circular o linear; la función rajada de la remuneración puede calcular la trayectoria que corta real; cortar la trayectoria y la dirección se puede fijar a voluntad.
- Medios de la jerarquización: de acuerdo con la operación libre de AutoCAD en el dibujo de piezas, tal como traducción, rotación, réplica, duplicar, escalamiento, arsenal etc. la jerarquización se puede agrandar para el tratamiento fino con la tecnología de la operación de la ventana.
- Simulación de la pantalla: el corte real que procesa trayectoria se puede simular en la pantalla, simulando el proceso que corta, y puede enfocar, moverse arbitrariamente.
- Inteligente la jerarquización software support el R12, el R13, el R14, el A4, el 2002, el 2004, el 2005, el 2007 y la otra edición AutoCAD.
Parámetros:
No | Accesorio | Modelo |
1 | Sistema del CNC | F2300A Shangai Fangling |
2 | Las eléctricas | Schneider-Francia |
3 | Motor | WUZENMING-Changzhou |
4 | Impulsión | HUNPHREY-GERMANY |
5 | Reductor de velocidad | HUNPHREY-GERMANY |
6 | Estante | 7-stage engranaje-Wuxi |
7 | Software | Fastcam |
8 | motor de Z-AXIS | DEVOTER-Taiwán |
9 | Transporte | SKF-Suecia |
10 | Remolque de la cadena | Cadena remolcadora de nylon industrial de la mayor nivel |
11 | Carril horizontal | Eje doble - Taiwán |
12 | Poder del plasma | HUAYUAN-Chendu |
13 | Regulador de voltaje de arco | HEAVTH HP201 |
14 | Dispositivo que enciende | Wuxi Longteng |
15 | Dispositivo anticolisión | HEAVTH |
16 | Cabezal cortador | P80-Japan Panasonic |
17 | Software | SMARTNEST (edición experta) |
18 | Software | FASTCAM (edición experta) |
19 | Poder del plasma | LOS HYPERTHERM-E.E.U.U. |
20 | Cabezal cortador | LOS HYPERTHERM-E.E.U.U. |
21 | Sistema de la operación | STARFIRE-Pekín |
22 | Motor servo | Panasonic - Japón |
23 | Reductor planetario | HUNPHREY-Taiwán |
24 | Estándares de seguridad | CE NR-12 |
