Lugar de origen: | China |
Nombre de la marca: | YUAN |
Certificación: | CE,ISO,UV |
Número de modelo: | 2200x6000 milímetro |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | 6000-25000USD |
Detalles de empaquetado: | caja de madera |
Tiempo de entrega: | 25 días |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 50 sistemas |
Nombre: | Llama del CNC del pórtico y cortadora del plasma | Tipo del motor: | Tipo del motor |
---|---|---|---|
Voltaje: | 220V/380V | Industrial aplicable: | Fábrica |
Sistema de control: | FastCam o modificado para requisitos particulares | Cortar el material: | Aluminio de acero inoxidable del acero de carbono del metal |
Alta luz: | cortadora del plasma del aire 6000mm/min,Cortadora del plasma del aire de la UL,equipo del corte al arco de plasma del 12m |

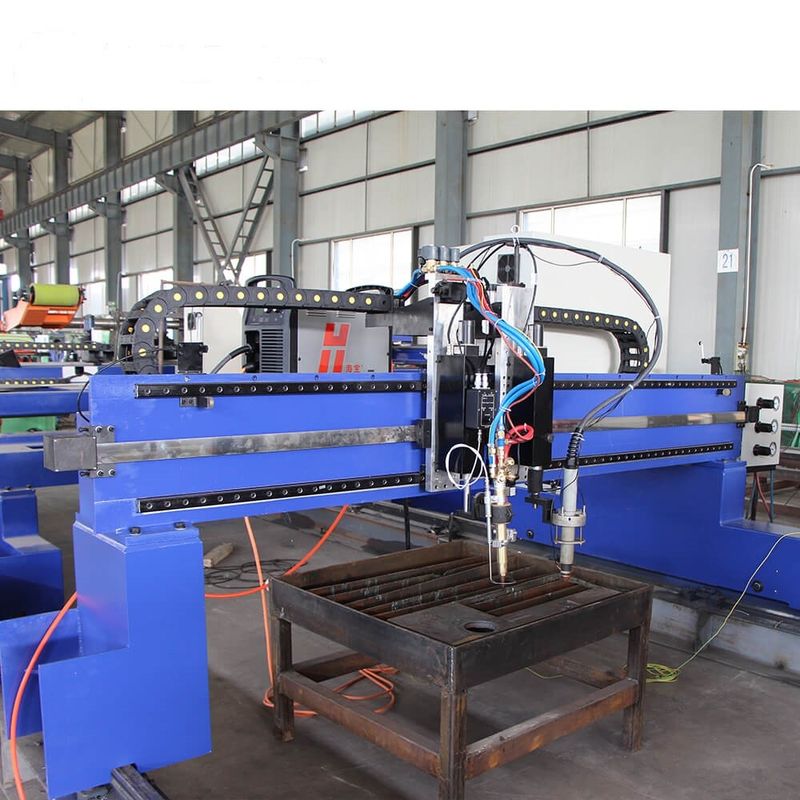

Llama del CNC del pórtico y cortadora del plasma para 12 metros
El pórtico-tipo resistente estructura del marco, el haz adopta una estructura soldada con autógena encajonada, ninguna deformación, impulsión bilateral de gran eficacia, estructura compacta, temple total, elimina completamente el funcionamiento de soldadura de la tensión, grueso y atmosférico del aspecto, estable y confiable, que es la mayoría del estándar en la industria de la cortadora. Una cortadora universal del CNC con los palmos laterales de 3M, los 4m, los 5m, los 6m|los 8m y otras especificaciones, ambos con la impulsión bilateral, guía linear de doble-AXIS, estándar para el indicador lateral los 4m, gama que corta eficaz: la longitud longitudinal del carril de los 3.2m se puede modificar para requisitos particulares, sola llama o solo método del corte del plasma con la ignición automática; puede también ser añadido en modo del corte de la llama y del plasma. La longitud del carril longitudinal es los 2m por la sección. El carril de alargamiento se puede configurar según las exigencias del consumidor y el palmo del haz puede ser ensanchado. Las antorchas o los cartabones múltiples se pueden cortar según exigencias del consumidor.
Parámetros:
Artículo | Especificación | ||||
Espacio horizontal de la pista (milímetros) | 3000 | 4000 | 5000 | 6000 | 7000 |
Anchura de corte eficaz (milímetros) | 2200 | 3200 | 4200 | 5200 | 6200 |
Anchura total (milímetros) | 3800 | 4800 | 5800 | 6800 | 7800 |
Cortar modo | llama solamente, plasma única, llama y plasma | ||||
Conducción de método | impulsión de estante y del piñón para las hachas de X y de Y | ||||
Conducción de modo | conducción del doble-lado | ||||
Grueso del corte de llama | 6-200m m | ||||
Grueso del corte del plasma | 0-50m m (según fuente de energía del plasma) | ||||
Cortar velocidad | 0-6000mm/min | ||||
Velocidad vacía del movimiento | 0-10000mm/min | ||||
Regulador automático de la altura | control capacitivo de la altura para el corte de llama | ||||
control de la altura del voltaje de arco para el corte del plasma |
Usos
Esta máquina se utiliza principalmente para el corte exacto de los paneles grandes. Es una clase de cortar y de cortar el equipo con la eficacia alta y el ahorro de la energía, que pueden mejorar grandemente la tarifa de utilización y eficacia el cortar de las placas de acero. Esta máquina puede trabajar continuamente sin la detención durante mucho tiempo. Puede cortar el acero con poco carbono (corte de llama) y los metales no ferrosos (corte del plasma) por ejemplo el acero de alto carbono, el acero inoxidable, el aluminio, el cobre, el etc. Es ampliamente utilizada en maquinaria, automóvil, la construcción naval, petroquímico, los militares, metalurgia, espacio aéreo, caldera, recipiente del reactor, y otras industrias. EL, locomotora, etc. Todas las especificaciones y componentes de nuestra cortadora del CNC se podían modificar para requisitos particulares a petición. Como un fabricante y proveedor de la cortadora del CNC, ofrecemos las cortadoras del CNC, las máquinas del llama-corte, la cortadora subacuática del CNC del corte machines.desktop del plasma, y más máquinas del CNC. Nuestros productos son ISO9001 y CE certificado y exportado a muchos países en Europa y Asia sudoriental. tenemos acceso a las instalaciones de transporte convenientes por tierra, al mar, y al aire.
Estructura de estante
La viga transversal adopta el marco alemán de la tecnología y del pórtico de Messel, que puede eliminar la torsión mejor. La viga transversal es una estructura no-rectangular del tubo de la estructura de acero de la caja. Después de soldar con autógena, se recuece totalmente para eliminar la tensión interna de modo que no deforme en uso a largo plazo. La estructura estable del marco hace la precisión que corta más alta y la velocidad que corta más rápidamente.
|
|
Guía
Una vía guía horizontal adopta una vía guía linear nacional o importada de la base doble del árbol con la alta precisión y la buena dirección.
El carril de guía longitudinal con una superficie de pulido hecha del metal especial tiene alta exactitud mecánica y lleva resistencia.
|
|
Sistema de impulsión servo
Utilizamos el sistema de impulsión servo de Panasonic, que tiene la función de la detección de la posición de carácter, de la alta precisión, y del tiempo de aceleración corto. El sistema de impulsión adopta al reductor planetario original japonés, cuyos errores de entrada y de salida son solamente 16 arcos. Mientras tanto, en la estructura transversal y longitudinal de la transmisión del engranaje, un dispositivo automático de la remuneración de la liquidación se añade para permitir a la estructura de la transmisión ejecutar exactamente las instrucciones publicadas por el sistema del CNC.
|
|
Dispositivo de transmisión mecánico
Todos los sistemas de transmisión mecánicos adoptan enredar del engranaje y del estante de la precisión con la exactitud que trabaja a máquina del grado 7 del estándar nacional.
|
|
Software de la jerarquización
Elija el borde común, el puente, el corte continuo, la micro-conexión, y otros procesos que cortan para mejorar el índice de utilización de chapa, cortando eficacia.
|
|
Sistema operativo
Usando el sistema operativo superior de universidad de Shangai Jiaotong u otros sistemas de calidad mundial señalados por los usuarios, tiene una función multilingüe del menú, una exactitud de control estable y confiable, alta, una protección de memoria de los puntos de desempate del poder, un etc.
|
|
Dispositivo de elevación del soplete cortador
El estante de elevación del soplete cortador se utiliza para realizar la elevación automática del soplete cortador. El cuerpo de elevación de un soplete cortador pesado realiza el movimiento superior y más bajo del indicador a través del movimiento del transporte linear entre los árboles de la guía. El asiento de la antorcha también tiene una función anticolisión de 360 grados y protege la seguridad de la antorcha en la zona de trabajo entera. El cuerpo de elevación pesado entero del soplete cortador tiene tres modos de elevación: manual, eléctrico, y automático.
|
|
Indicador de presión y válvula de descarga
El indicador de presión y la válvula de control está instalado en el top del panel de control central de modo que el operador pueda ajustar y comprobar la presión de gas según el estado óptimo durante el corte. El panel tiene un interruptor para la válvula electromagnética de funcionamiento, que se puede ajustar manualmente y controlar automáticamente por el sistema de control numérico.
|
|
Cortar la fuente de alimentación
Fuentes de energía opcionales del plasma para diverso cortar de los materiales.
|
Configuración opcional
Dispositivo que corta biselado
La cortadora rotatoria infinita del surco es conveniente para cortar surcos de V, de Y, de X, y de K de objetos con diversas formas lineares o de la curva de la combinación. Su diseño flúido único del mecanismo trae la gran conveniencia.
|
|
El dispositivo recto del corte de llama
Un dispositivo recto del corte de llama se puede instalar en la parte de atrás de la cortadora del CNC del pórtico para terminar el corte recto del metal de acero de carbono.
|
