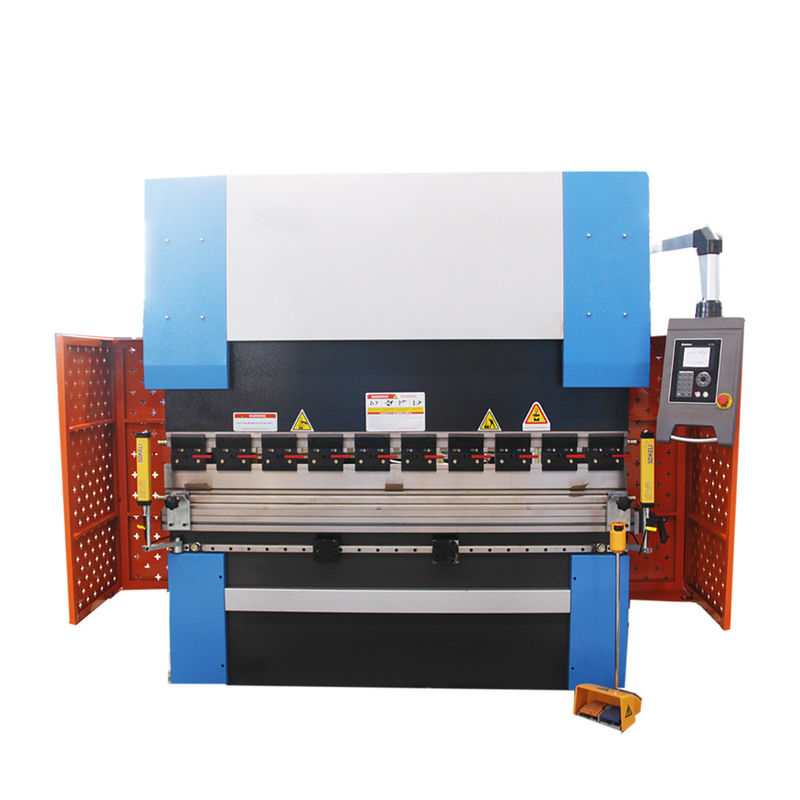

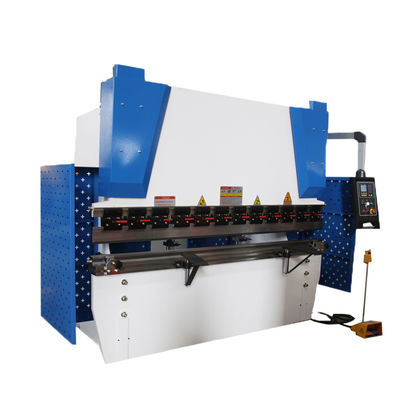

Dobladora de la placa hidráulica del CNC WC67K-100T/3200
Estructura de trabajo del resbalador
1. La máquina adopta control hidráulico y eléctrico, el movimiento de la diapositiva se puede ajustar a voluntad, y tiene las especificaciones de acción tales como avance lento, semiautomático, automático, etc. El uso de avanzar lentamente especificaciones puede facilitar la prueba y el ajuste del molde.
2. diseño de Para arriba-mudanza de la dobladora, cilindros duales del aceite que trabajan al mismo tiempo, operación equilibrada, conveniente, segura (el motor servo ajusta el movimiento del cilindro del eje de Y, equipado del sistema DA41 y del ángulo que programan).
3 .at la parte inferior del punto muerto cuando la función que calandra, asegurar la exactitud del objeto.
4. Bajo condición de los estándares nacionales relevantes, precisión del ángulo de plegado del más/menos 45'. (JB/estándar t22572-2011)
5. Con la función del control lento de la pendiente, el operador puede controlar mejor el objeto.
El sistema hydráulico
1. El sistema hydráulico (rexroth de Bosch, Alemania) puede realizar las acciones de la diapositiva rápida abajo, de la diapositiva lenta abajo, trabajando la velocidad que dobla, la vuelta rápida y para arriba, y la parada rápida de la diapositiva en curso de abajo.
2. La bomba de engranaje SOLEADA se adopta para la bomba de aceite, que puede soportar de alta presión y de poco ruido.
3. El oleoducto adopta la combinación de tubo retirado a frío común y galvanizado alemán de la bayoneta, y el anillo de cierre no necesita ser substituido para superar el fenómeno de la salida del aceite.
4. La compañía japonesa de la NOK se selecciona como el anillo de cierre, con buen funcionamiento del lacre, el trabajo confiable y la vida de servicio larga.
5. La máquina puede trabajar continuamente bajo carga clasificada, el sistema hydráulico no tiene ninguna salida y es continuamente estable con la alta precisión.
Control de la sincronización del resbalador
La sincronización del movimiento de la diapositiva de la dobladora, el uso del mecanismo mecánico e hidráulico de la sincronización, la estructura, estable simple y confiable, con la máquina requirieron exactitud de la sincronización, no necesitan generalmente mantenimiento regular mantener uso a largo plazo.
Después de evite
1. El motor servo conduce el ajuste del criado posterior.
2. El tornillo del tope se coloca con el tornillo de la bola de la precisión y es apoyado por el carril de guía linear de alta precisión.
3.H tipo impulsión síncrona de la rueda de la correa síncrona, alta exactitud de la transmisión, de poco ruido.
4. Adopte hacia arriba y hacia abajo el finger ajustable de la parada que ajusta con una precisión más alta, y muévalo a la izquierda e a la derecha a través del carril de guía linear doble en el haz, que asegura la precisión del finger de la parada que se mueve a cualquier parte desde a la izquierda e a la derecha.
Sistema DA41
El sistema de control adopta el sistema de control de DA41S de compañía de DELEM en las características técnicas de Netherlands.Its es como sigue:
1. X eje, control de motor servo posterior de la parada, precisión de control 0.1m m
2. Eje de Y, control de motor servo del ángulo de plegado, precisión de control 0.01m m
3. cálculo de la profundidad de Y-AXIS
4. cuenta del tiempo de la operación de máquina
5. cuenta de movimiento
6. Del poder función de memoria apagado
el espacio de almacenamiento de 7,100 programas, cada programa tiene 25 pasos de trabajo
8. De rápido acceso a la página superficial, grandemente maquinistas convenientes
9. Tiene la función del control del escape y del ajuste materiales del parámetro del molde
10. Pantalla de cristal líquido de alta definición del LCD, diseño de moda del panel, interfaz amistoso de la operación
11. Concepto de diseño único de la tecla de método abreviado, programación y selección del molde, programando de proceso de doblez y modificación
Parámetros:
|
Modelo de la máquina-herramienta
|
WC67K-100T/3200
|
|
Presión nominal
|
kN 1000
|
|
Longitud de doblez,
|
3200 milímetros
|
|
Distancia entre las columnas
|
2600 milímetros
|
|
La profundidad de la garganta y de la boca
|
320 milímetros
|
|
Altura de la apertura máxima
|
400m m
|
|
Presión de sistema máxima
|
Mpa 25
|
|
Exactitud del movimiento del resbalador
|
Colocación de exactitud
|
±0.05m m
|
|
Repetido colocando exactitud
|
±0.02m m
|
|
Poder del motor principal
|
Poder
|
7,5 KILOVATIOS
|
|
Velocidad
|
1500r/min
|
|
Sistema del CNC
|
Modelo
|
DA41S
|
|
Bomba de aceite
|
Modelo
|
NB3-16
|
|
Precisión de doblez
|
Ángulo
|
°del ±1
|
|
Rectitud
|
±los0.7mm/m
|
