Lugar de origen: | China |
Nombre de la marca: | YUAN |
Certificación: | CE,ISO,UV |
Número de modelo: | Q35Y-25 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | 5000-7000USD |
Detalles de empaquetado: | caja de madera |
Tiempo de entrega: | 14 días |
Condiciones de pago: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
Capacidad de la fuente: | 200 sistemas |
Presión de perforación: | 120 toneladas | Max Cutting Thickness: | 25 milímetros |
---|---|---|---|
Ángulo de corte: | ° 8 | Movimiento: | 80 milímetros |
Alta luz: | 120 Ton Hydraulic Ironworker Machine,Máquina hidráulica 80m m del cerrajero,Trabajador hidráulico del hierro Q35Y-25 |

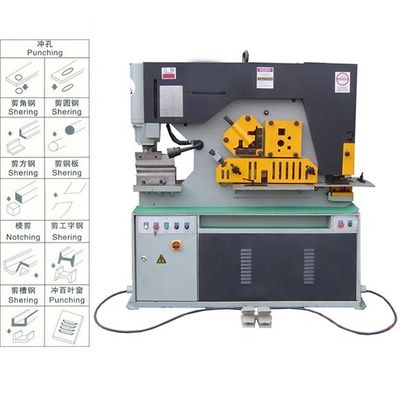

El cerrajero hidráulico Q35Y-25 combinó la máquina de doblez de corte del sacador de la perforación rectangular
La máquina punching&shearing combinada hidráulica de la serie de Q35Y puede cortar y perforar toda clase de materiales tales como placa, barra cuadrada, ángulo, barra redonda, canal y así sucesivamente.
Componentes estándar
NOK de Japón de los anillos de cierre |
cilindros hidráulicos independientes |
Sistema hydráulico Bosch alemán Rexroth |
Bomba de engranaje Shangai Hangfa |
Motor Siemens |
Componentes eléctricos Schneider |
Tabla grande del sacador con las escalas |
Dos controles protegidos del pie |
Indicador trasero manual |
Cinco estaciones de trabajo para el doblez que hace muescas en de corte de perforación |
Componentes opcionales
Punzonadora: Luz movible del trabajo |
Protección contra sobrecarga en sistema hydráulico |
Indicador trasero eléctrico |
Accesorio de doblez opcional |
Controles ajustables del movimiento con los indicadores en ambos cilindros |
Datos técnicos
Modelo | Q35Y-25 |
Presión de perforación (t) | 120T |
Grueso que corta máximo de las placas de la hoja (milímetros) | 25 |
Fuerza de material (² de N/mm) | ≤450 |
Ángulo del esquileo (°) | 8º |
Corte de la barra plana (T×W) (milímetros) |
25×330 16×480 |
Longitud máxima del movimiento del cilindro (milímetros) | 80 |
Frecuencia de los viajes (épocas/minuto) | 8-18 |
Profundidad de la garganta (milímetros) | 400 |
Profundidad del sacador (milímetros) | 25 |
Diámetro de perforación máximo (milímetros) | 35 |
Poder del motor (kilovatios) | 11 |
Dimensiones totales (L×W×H) (milímetros) | 2355×960×2090 |
Peso (kilogramos) | 4200 |
Dispositivo de protección visual de la seguridad:Parte de perforación equipada de un dispositivo de seguridad rotatorio visual de 360 grados. Perfore más seguro.
Y también tenga alimentador movible |
Eléctrico:Eléctrico principal es Schneider.
Equipado del dispositivo de protección automático del poder-apagado de la puerta abierta, más seguro. |
Sistema del CNC:El control del CNC, puede material acuciante automático.
El interruptor del control automático, controla el backgauge. Multi - sistema de control del CNC de la estación. |
Backgauge automático:Dispositivo automático del backgauge del tornillo de la bola
Escale colocando, corte automático. El multi-ángulo de la tabla de trabajo grabó la colocación, puede cortar la alta precisión, reduce la medida manual. |
Perforación
YUAN puede proporcionar diverso tamaño de perforado y los dados están disponibles, operador pueden también elegir diversos tipos
|
El hacer muescas en
La regla de la posición en la mesa de trabajo puede ayudar al operador a conseguir diversas ranuras de los tamaños.
|
Doblez (opcional)
Partes de doblez de la función la misma posición con la función de perforación. Puede doblar los mismos pedazos del trabajo en diversos ángulos o formas. Puede ser utilizada como pequeña máquina del freno de la prensa.
|
Corte del ánguloEl cerrajero puede cortar cualquier tamaño del acero del ángulo que la longitud sea dentro de la capacidad máxima. El dispositivo de fijación de acero del ángulo hidráulico es opcional.
|
